Aurugeneraatori omadused

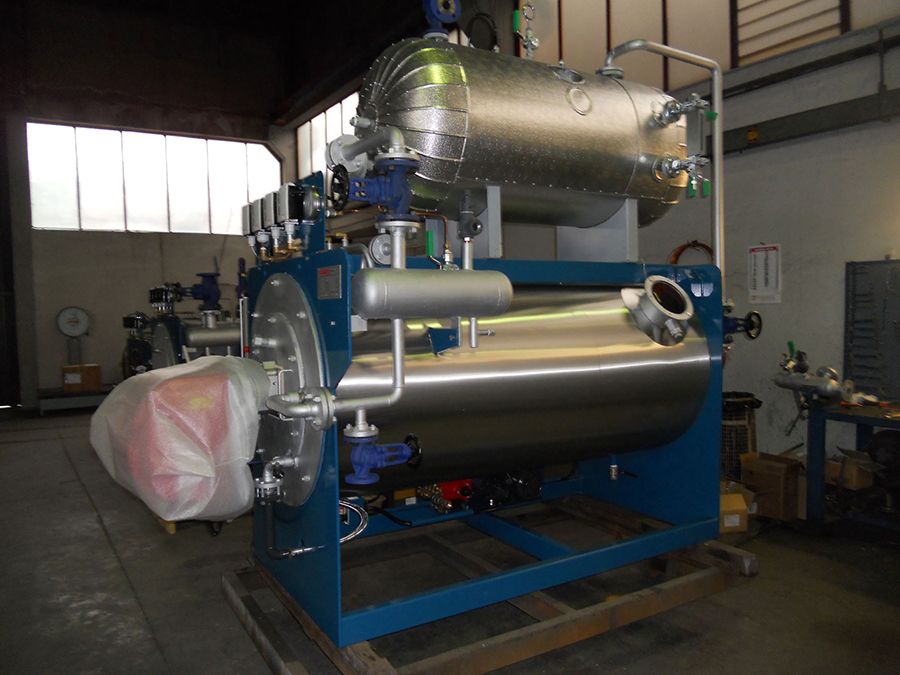

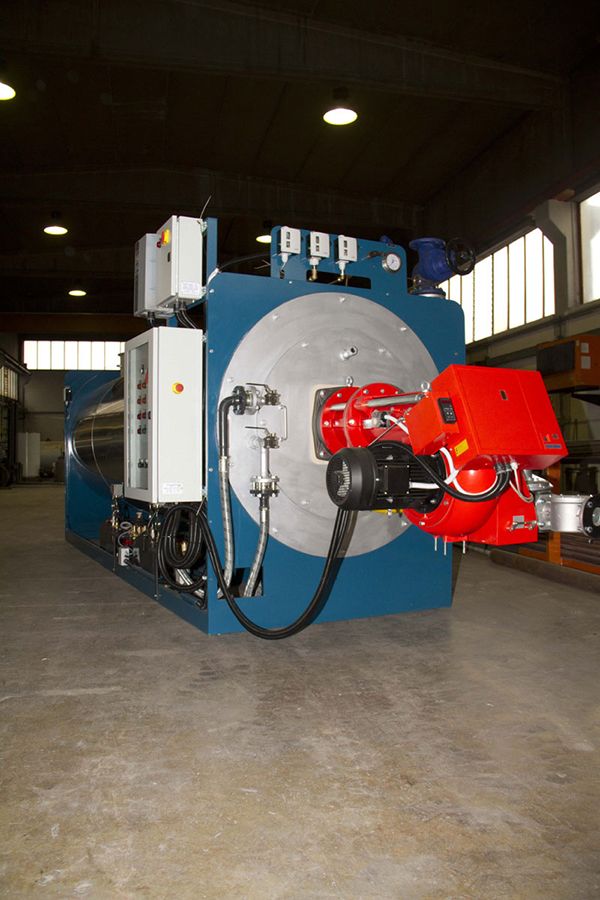

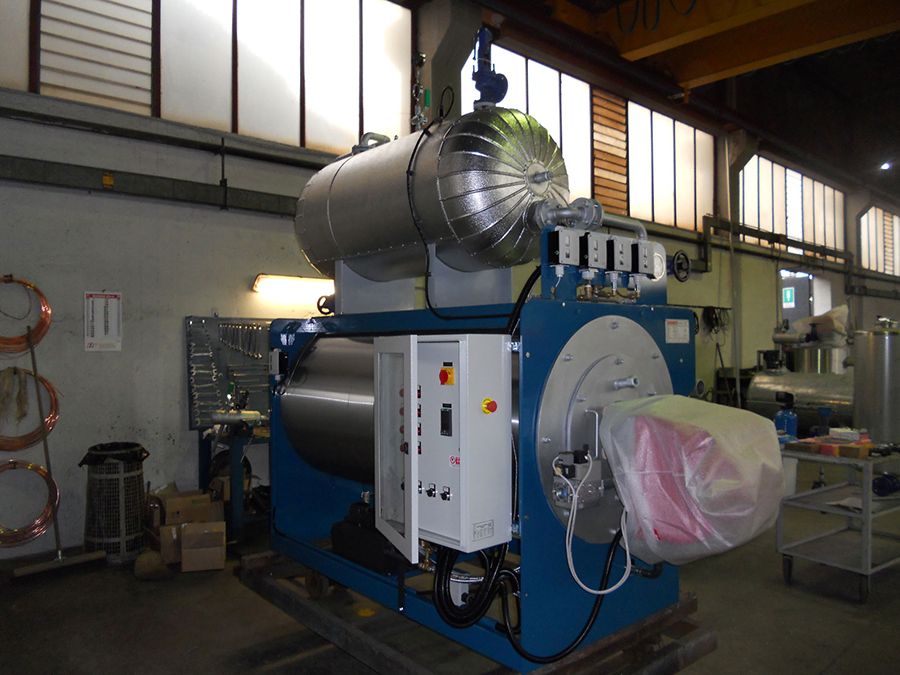

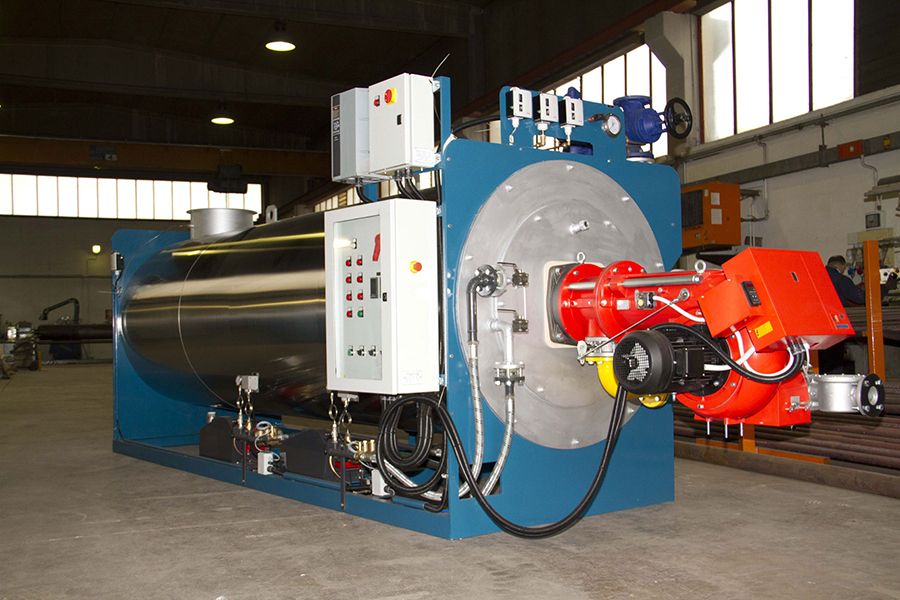

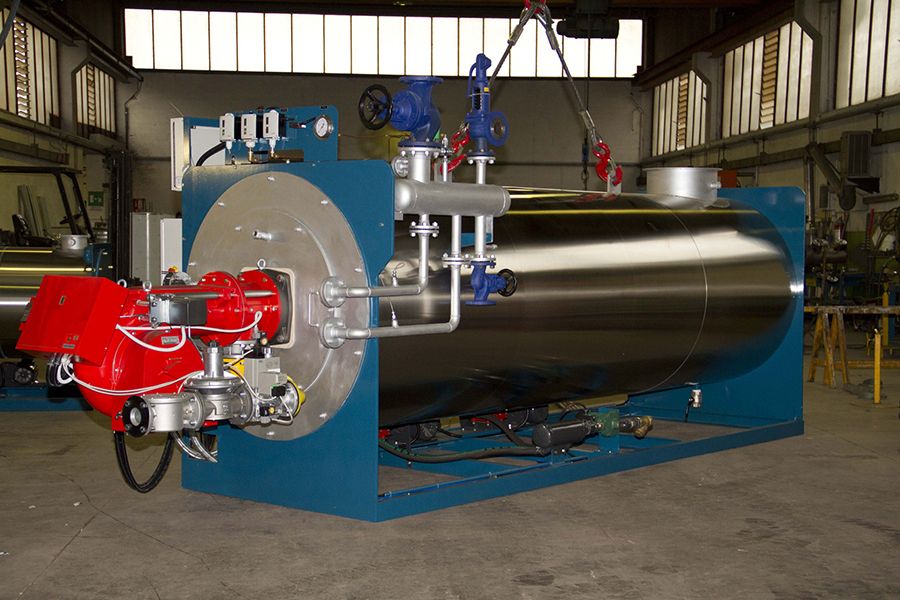

Horisontaalne kolmekäiguline sundtsirkulatsiooniga aurugeneraator, millega on võimalik toota 200…3000 kg/h auru.
Sisemine siugtoru on valmistatud kahest kotsentrilisest P235GH terastorust.
Kõik surveseadme osad on valmsitatud vastavalt PED direktiivile (97/23/CE).
Tänu spetsiaalsele aurukollektori disainile, väheneb niiske auru osakaal.
Aurugeneraatori korpus on isoleeritud kivivilla ja roostevaba plekiga.

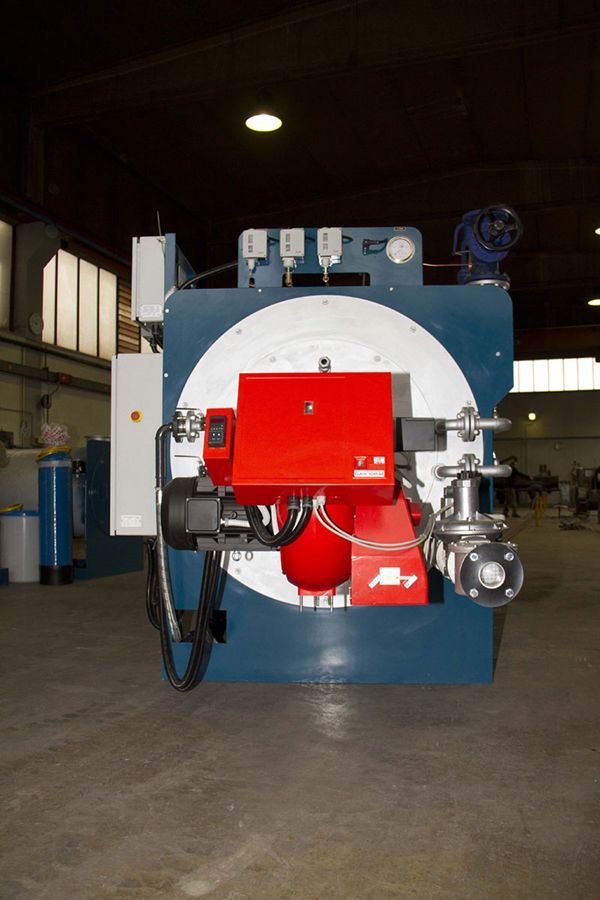

Horisontaalsel mudelil OMG on avatavad katla esine ja tagumine plaat.

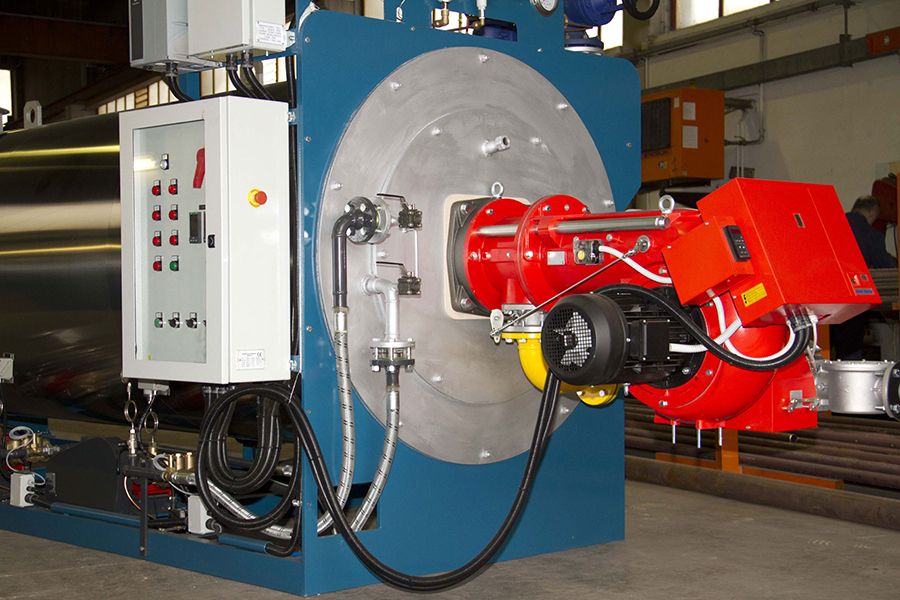

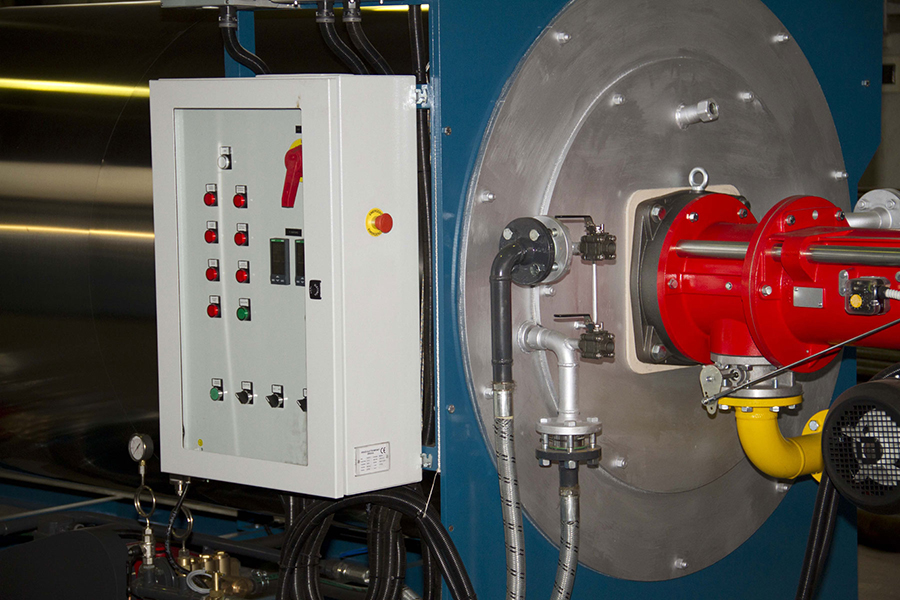

- Standartse süsteemi elektripaneeli kaitse on IP55 ning sealhulgas on:
- Pealüliti;
- Lisalüliti;
- Põleti käivituslüliti;
- Võimsuse reguleerimine lüliti;
- Digitaalne temperatuurikontroller pidevaks auru temperatuuri kontrolliks;
- Kaitsete häiretuled (vee puudumise häire, ülekoormuskaitse, rõhu häire, suitsugaaside häire, põleti häire).
|
STEAM GENERATOR OMG |
|
120 |
180 |
270 |
450 |
600 |
720 |
900 |
1200 |
1500 |
1800 |
|
STEAM |
[Kg/h] |
200 |
300 |
450 |
750 |
1000 |
1200 |
1500 |
2000 |
2500 |
3000 |
|
THERMAL POWER |
[Mcal/h] |
120 |
180 |
270 |
450 |
600 |
720 |
900 |
1200 |
1500 |
1800 |
|
[kW/h] |
140 |
209 |
314 |
523 |
697 |
837 |
1046 |
1395 |
1744 |
2093 |
|
|
PUMPS |
N. |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
|
STAGES |
N. |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
STEAM OUTLETS |
[DN] |
25 |
25 |
40 |
40 |
50 |
50 |
65 |
80 |
80 |
100 |
|
WATER INPUT |
[inch] |
1“ |
1“ |
1“ |
1“ |
1“ |
1“ |
1“1/2 |
2“ |
2“ |
2“ |
|
STARTING DISCHARGE |
[DN] |
DN20 |
DN20 |
DN25 |
DN25 |
DN25 |
DN25 |
DN40 |
DN40 |
DN40 |
DN40 |
|
SAFETY VALVE |
[inch-DN] |
1/2“-1“ |
1/2“-1“ |
1/2“-1“ |
1/2“-1“ |
DN25-40 |
DN25-40 |
DN25-40 |
DN32-50 |
DN32-50 |
DN32-50 |
|
CHIMNEY OUTLETS |
[mm] |
120 |
120 |
160 |
200 |
250 |
300 |
350 |
350 |
450 |
450 |
|
PRESSURE PROJECT |
[Kg/cmq] |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
10 |
|
[Bar] |
11.76 |
11.76 |
11.76 |
11.76 |
11.76 |
11.76 |
11.76 |
11.76 |
11.76 |
9.81 |
|
|
FLUE PRESSURE DROP |
[mbar] |
2 |
2 |
3 |
5 |
5 |
5 |
6 |
8 |
8.5 |
8.5 |
|
DIMENSIONS [mm] |
A |
1266 |
1266 |
1520 |
2020 |
2420 |
2650 |
2670 |
2980 |
3255 |
3700 |
|
B |
1250 |
1250 |
1400 |
1400 |
1400 |
1400 |
1550 |
1550 |
1610 |
1610 |
|
|
C |
1450 |
1450 |
1650 |
1830 |
1830 |
1830 |
2070 |
2100 |
2150 |
2150 |
|
|
L |
Refer to the manual of the burner installed |
||||||||||
|
WEIGHT |
[Kg] |
700 |
800 |
1400 |
1700 |
2000 |
2150 |
2500 |
3200 |
3400 |
3700 |
